故事源于我们凯路汽车在9月份参加的上海展会，J56客户先前了解到我们是专业对应日本精密加工件的公司，故特意从日本飞到上海展会与我们进行洽谈。当天的商谈在愉悦的气氛中进行，客户对我们也是的非常满意。回程后就把一个很好的项目安排给我们公司了，数量不仅比较多，而且加工要求也是比较高，我们也觉得非常惊喜，没想到客户对我们是如此的放心。

该批产品之前客户一直自主加工，为缓解产能压力问题，故需要外协厂商进行协助加工。这个产品的材料是A7075的铝合金材料，特点是比较单薄，加工过程中容易变形，精度难以保证。接到订单，我们针对加工工艺也思考再三，一定要保证产品的精度要求。故考虑采用大家都会使用的回火烧炖去除应力工艺，减少加工中的变形。结果产品加工完成之后，表面做硬质氧化后发现颜色不一样。变成了黑灰色，马上跟客人反应这个情况，客人了解到颜色不一样可以接受，但是是否有其它方面的问题？我们的材料是不是有问题？为什么会变色？等系列的根本问题所在。结果我们经过确认，发现材料的性能完全变了，材料本身的硬度没有了，故这批产品使用不可。

这个信息对我们来讲很沉重，因为我们努力要把客户首单做好的所有努力都没了。客人的交货期快到了，我们立即进行项目会议检讨，做系列的实验进行原因分析，最终原因找到，重新安排材料重新加工，以最快的时间把合格的产品出货给客人。跟客人说明交期可能要延误，客人同意了，合格品也全部重做交付给客人。

到这里故事告一段落了，接下来就要看看我们的测试过程了，为什么A7075铝合金不能烧炖？

回顾整个工艺的按排，我们发现只有两方面会影响到这样不良的结果，那就是材料的真实性与去应力烧炖的工艺。真材实料，是我们凯路一直坚持在走的路，我们深信不会有什么问题，但是在这个时候，我们还是从材料的原产地，出厂证明与检查报告，我们自已再次将材料进行测试，发现材料确认如假包换，是真实的A7075，只是产地是国内某知名厂家生产而已，材料确认没有没问题。

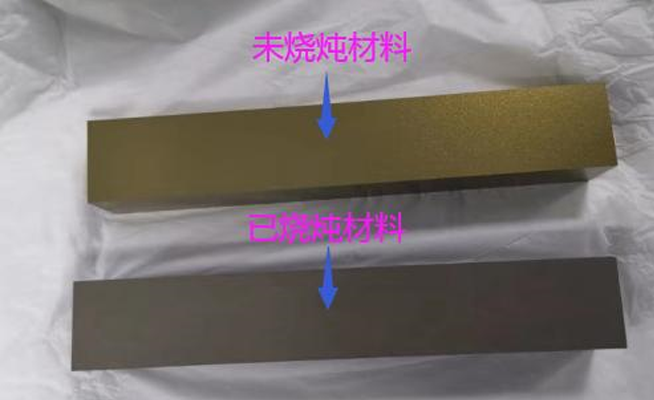

接下来就是另外一个方面，去应力采用的烧炖处理，我们把材料做了几次试验，材料做烧炖与不烧炖，结果发现材料的硬度发生了很大的变化，本身A7075的材料硬度直接比没有烧炖后的硬度降了一半。本身A7075的高硬度特性也没有了，跟6061一样了。然后去做表面处理，果不其然，表面处理颜色也是不一样的，确实是黑灰色，与我们的不良品状态是一样的。这个结果报告给客户，客户的日本表面处理厂家不以为然，觉得不会这样，故我们再次委托我们日本公司协助购买了相同规格的两个材料，经相同的实验条件来看，跟之前的效果也是一样的。

从上面的情况来看，总结为：制造业用材料(铝7075)这个型号主要是性能：抗剥落腐蚀性与抗应力腐蚀开裂能力、断裂韧性与抗疲劳性能都强。烧炖、退火、固溶、恶劣环境静放、时效，都是为了去除内应力。因为有内应力的存在，机械加工中会变形，机械加工之后放置时间长了也会变形。要去除内力的主要目是，一般焊接件，大型设备机身，及弯曲型比较单薄密度高的产品都要去除内应力。去除内应力之后机械加工过程当中会减少产品变形，加工完成之后，精密度可以长时间保持不变。

而A7075材料经过200-220℃，10个小时的烧炖，材料本身的硬度会变，没有烧炖之前硬度是172度，烧炖之后硬度是78度，也是因为材料的成分含有铁的元素，烧炖之后铁的元素有变化，导致材料硬度也会变。

分享到这里铝材不要轻易做烧炖工艺 ，铝材需要做本色硬质氧化的产品，建议用同一批的材料加工，一批的材料才能保证好做表面处理这样颜色会一致。
