在机械行业工作过一段时间的朋友都知道,装配件的装配公差要做到0对0是非常困难的,
在理想状态下是存在的,但是我们实际加工出来的工件,一定不是0对0的。
最近我们协助客户开发了一款使用在模具上面轴对孔的装配件,图纸的公差是正负5个缪。

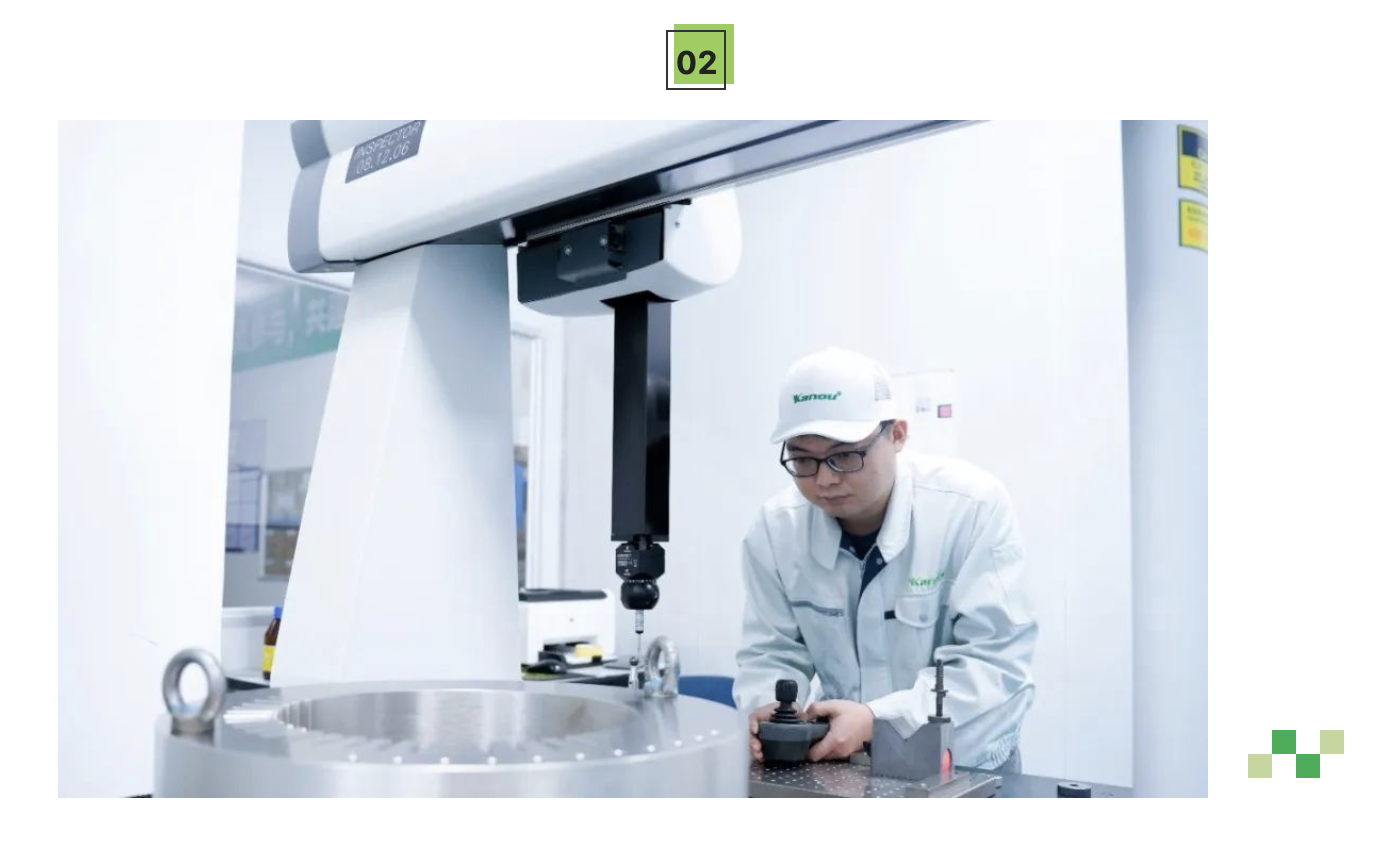

没想到在第一次打样就差点闹了乌龙,在加工完成后的现场首件检测,发现轴大于孔造成干涉无法装配,这把操机师傅突然一下子没想过来。
明明按图纸加工,工件也都在5个缪公差范围内,怎么就装配不了呢?
一个轴和一个孔的配合,正负5个缪的公差,如果在不是配套使用的情况下,就容易出现两种极端的情况:
一是说我们的轴做小5个缪,孔做大了5个缪,那么这个工件相当于他的配合间隙就是一个丝,这个公差在我们普通的行业当中,装起来感觉还是比较顺滑的。虽然可以装配,但是在我们特定的行业,某些特定的设备上使用,一个丝的间隙可能也是不会允许的。
二是我们的轴做大5个缪,孔做小5个缪,这种情况就会形成干涉导致装配不进去。
所以说我们按照图纸上来加工,正负5个缪的功差范围内,从图纸上的这种定义来说是OK的工件没问题,一旦用在装配上就不行了。
遇到这样的装配公差问题有两种方案可以解决。
第一种就是改我们的公差
把双边公差改为单向公差,从正负公差改为正公差或者负公差,这样相互留好足够的间隙去做配合。
第二种就是成套配货
成套配货:这两套相组装的零配件一定是组装配套好之后换到设备上面去。如果说你的轴是A厂家做的,孔是B厂家的,这种情况做出来的零配件就很有可能形成干涉。哪怕是相同厂家做的,不同批次做的可能都会有干涉。
通过在现场发现品质问题,在现场分析问题,现场解决问题,可以让我们更有效率的把品质可能出现的问题,在打样阶段很好的解决。
